新版FMEA怎么做边界图


      在新产品开发中,使用边界图确定分析的范围,并分析范围内的组件和零件及其接口,以及与客户,制造商,服务商等外部接口,并通过边界图展示产品各系统元素之间的物理和逻辑关系。

新版FMEA怎么做边界图
1、边界图第一步:虚线框定义分析范围

      运用边界图可视化分析的范围,

      识别系统元素内外部关联或部件之关系的图表。

      画边界图第一步

      使用边界图定义了分析项目的范围,

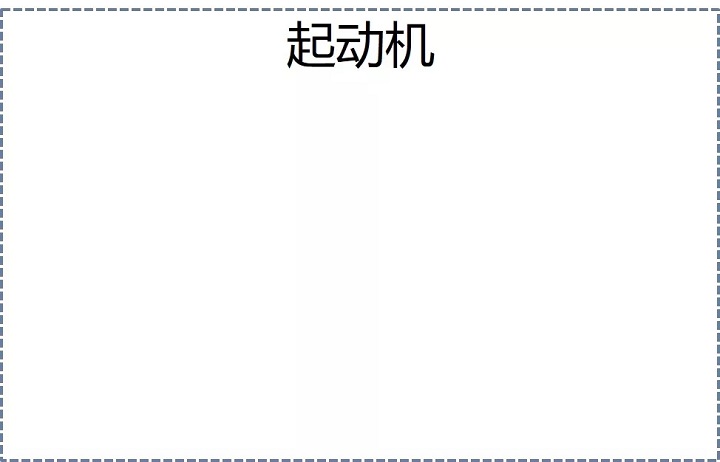

      我们使用虚线框定义分析范围,

新版FMEA怎么做边界图

      如分析的对象是起动机,

      那么虚线框就是起动机的范围,

      虚线框内部就是内部的系统元系及接口,

      就是起动机内部的结构及接口,

      包括了直接电机、电磁阀及传动机构。

      虚线框外部就是分析对象与外部的接口。

      值得注意的是,

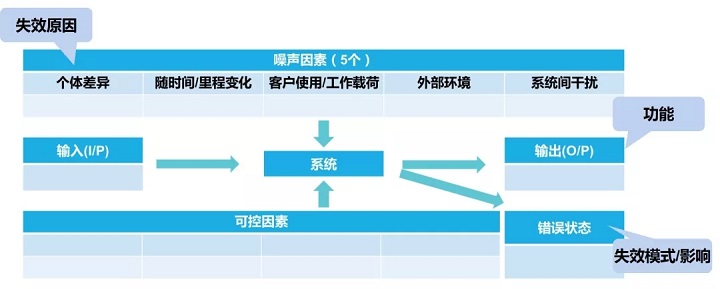

      边界图的输出是作为P图的输入,

      那么虚线框外部的接口为P图的干扰因素。

      如发动机的振动对起动机影响,

      是属于系统间的干扰。

      那么虚线框内部的系统元素和接口是P图的控制因子,

      一般由工程师设计控制的,

      如传动机构拔叉的厚度,选材等。


新版FMEA怎么做边界图

外部接口是P图系统间的干扰因素


2、边界图第二步:识别外部接口

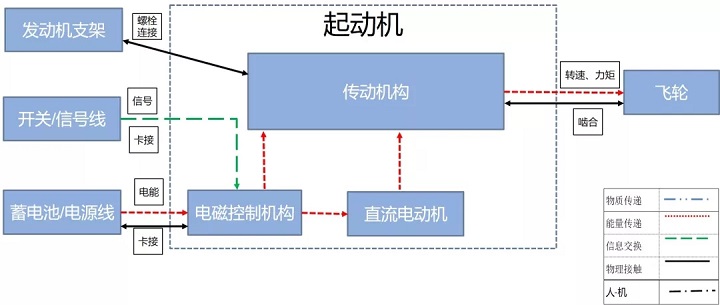

      画边界图第二步,识别外部的接口,

      使用不同颜色或线型来表达接口连接关系,

新版FMEA怎么做边界图

重点是分析对象的外部接口



      接口有五种表示形式:

      物理接触(例如,支架、螺栓、夹子和各种类型的连接器)

      信息交接(例如,气动流体、液压流体或任何其他流体或材料交换)

      能量传递(例如,传热、摩擦或运动传递、例如链节或齿轮)

      信息交换(例如,计算机输入或输出、线束、电信号或任何其他类型的信息交换安全项目)

      人-机(例如,控制、开关、反应,显示,警告,设置,进入/退出)


新版FMEA怎么做边界图

五种接品类型

      起动机的机壳安装在发动机支架上,

      使用螺栓紧固的连接方式,

      属于物理接触。

      起动机的电磁阀与信号线卡接,

      属于物理接触,

      但开关的信息通过信息号达到电磁阀,

      属于信息交接,

      也就是说起动机与开关/信号线的接口,

      有物理接触与信息交换两种接口。

      蓄电池通过电源线的接口提供电能,

      所以蓄电池/电源线与电磁阀的接口,

      有物理卡接与电能传递两种接口。

      传动机构的齿轮与发动机的飞轮啮合,

      通过啮合传递转速和力矩,

      带动飞轮起动发动机的功能。

      起动机与飞轮的接口,

      有物理啮合和能量传递两种接口。

      外部的接口也可以包括起动机运行中的外部环境,

      如温度、湿度,灰尘等。

      这样识别也可以做为将来P图的环境干扰因素的输入。

      再扩大一下范围,

      外部接口也可以包括客户、制造商、服务商、产品运输方之间的接口。

      也就是说分析对象的外部接口也是分层次的,

      具体包括了直接接口,如物理、能理传递等。

      也包括了产品使用中的环境因素。

      更广的层次也包括了客户、制造商及服务商等。

      但我们在FMEA分析中,更多考虑的是

      那些与分析对象的直接接口,

      因为他们是构成FMEA失效的主要因素。


3、边界图第三步:内部系统元素物理和逻辑关系

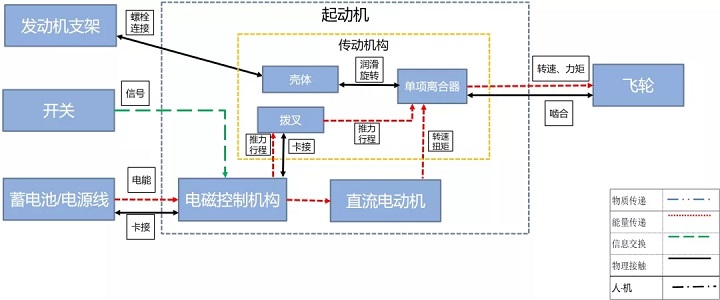

      画边界图第三步,表达产品内部系统元素物理和逻辑关系,

      我们使实线框表示内部的组件、零件,

      再使用不同的颜色或类型的线连接,

      来表达他们的接口关系。

新版FMEA怎么做边界图

重点是内部系统元素及接口



      内部实线框按结构层次展开,如系统、组件及零件。

      第一层系统,第二层组件,第三层零件,

      零件层通常是最底层次。

      是否需要展开到零件层次,是由设计责任所决定的。

      如起动机的电磁阀与电机设计责任是供应商,

      那么我们在画边界图时,不用再进一步展开,

      而传动机构是我们设计的,

      就要进一步,将传动机构分析到零件层次.

      每一层都要理清他们的接口,

      其接口形式还是五种表达方式.



      总之,使用边界图确定分析的范围,

      并确定分析范围内的组件和零件及其接口,

      以及与客户,制造商,服务商等外部接口.

      并通过边界图展示产品各系统元素之间的物理和逻辑关系。

      为P参数图和功能分析做好准备。
