PFMEA怎么做结构树

结构树按层次排列系统元素，

并通过结构连接说明关联关系。

这个形象化的结构考虑了过程项目、

过程步骤和过程作业要素之间的关系，

在后面，将对他们分别添加功能模块和失效模块。

PFMEA结构分析将过程项目分解为过程步骤，

然后将每一个过程步骤又分解为作业要素。

PFMEA结构树的第一层（最高层）是过程项目，

也可以视为所有成功完成的过程步骤最后成果。


第二层过程步骤，是PFMEA分析的重点，

什么是过程步骤，是一个系列有目的动作，

它改变了产品特性或者改变了产品的状态。


第三层是作业要素，是结构树的最低级别，

每一个作业要素是一个主要的类别的名称，

如设备、机器、工装。

它们可能是影响过程步骤产品特性的潜在原因，

其类别分类一般按4M1E来进行。

    机：设备、工装、模具、工具、检具；

    人：操作工、调机员、工艺员，检验员；

    材料：间接材料

    环境：环境

    法：工艺参数

作业要素是具体的类别名称，

为了后续功能分析的目的，其类别应具体化，

如机器，应具体如“注塑机”“冲压机”等。

如果机器中有每个类别，应分开描述，不能都归为一类。

人可能是操作工、 工艺员，调机员，检验员，

要确定该过程步骤涉及到哪些人。

材料是指间接材料，不是直接材料，

我们默认上工序提供的物料是合格的，

所以不用考虑直接物料，

间接物料写出物料名称。

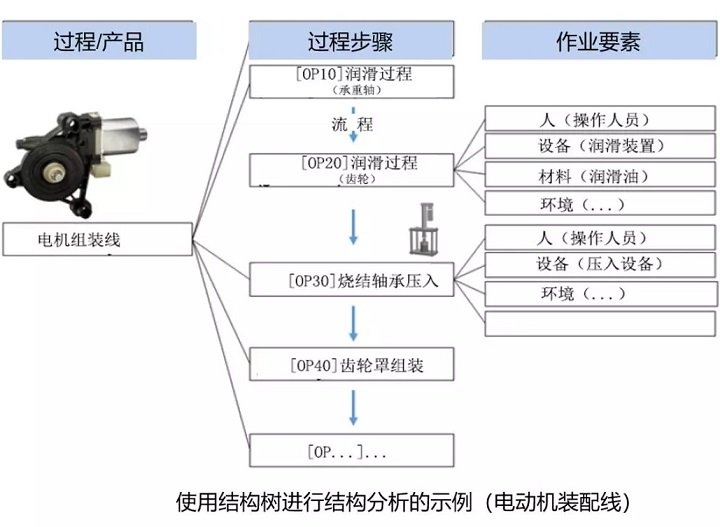

案例如下：

过程流程图详细描述了生产过程的步骤和次序

以及需控制的特性及变异来源。


结构树图，按过程、过程步骤、作业要素三个层次

排列系统元素，更加形象化表述了

过程、过程步骤及作业要素之间的关系，


两者联合使用，为PFMEA后续的功能分析做好了充分的做准备工作。


所以过程流程图详细分解为过程的步骤及变异来源，

但结构层次不够清晰，为后续功能分析支持不够。


结构树图将结构层次分解工步及作业要素，

元素的层次清晰，其主要就是为了功能分析提供支持，

结构树图优势明显，但不方便保存文档。


大家应该清楚，我们工厂都将过程流程图文件化，

并作为审核的最重要的证明文件，

“种一颗树织两张网”，即结构树，功能网和失效网。


综上所述，过程流程图与结构树图满足了在PFMEA

结构分析不同的目的，只是展现方式不一样，

但目的都是为下一步功能分析提供基础。
